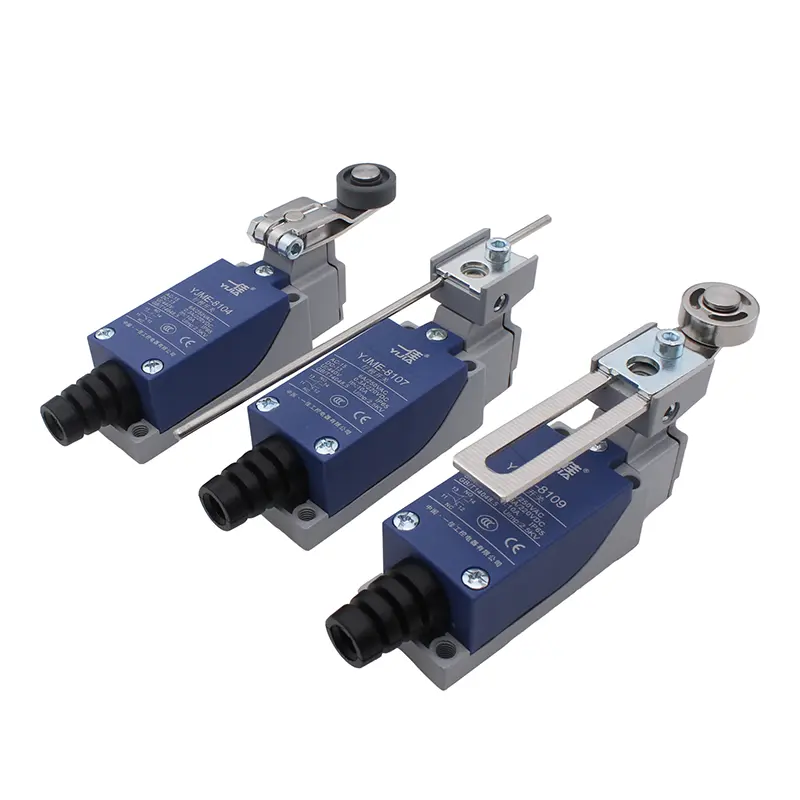

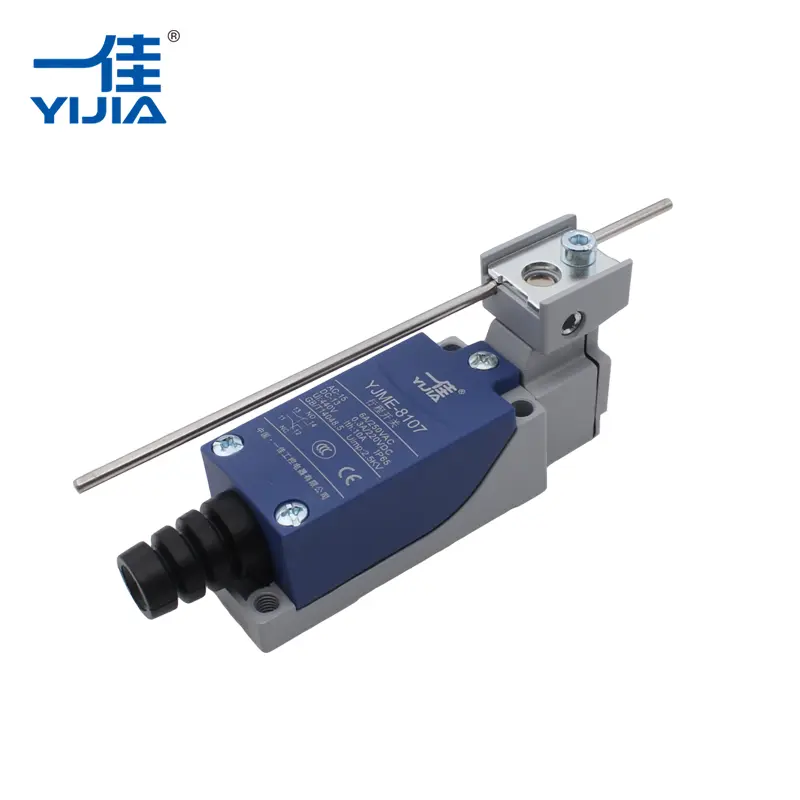

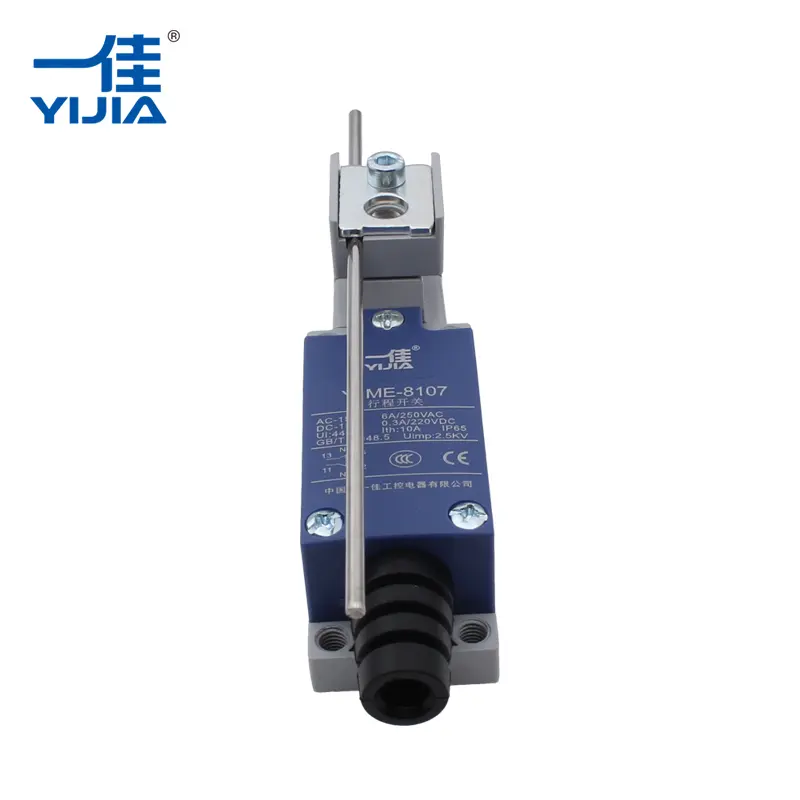

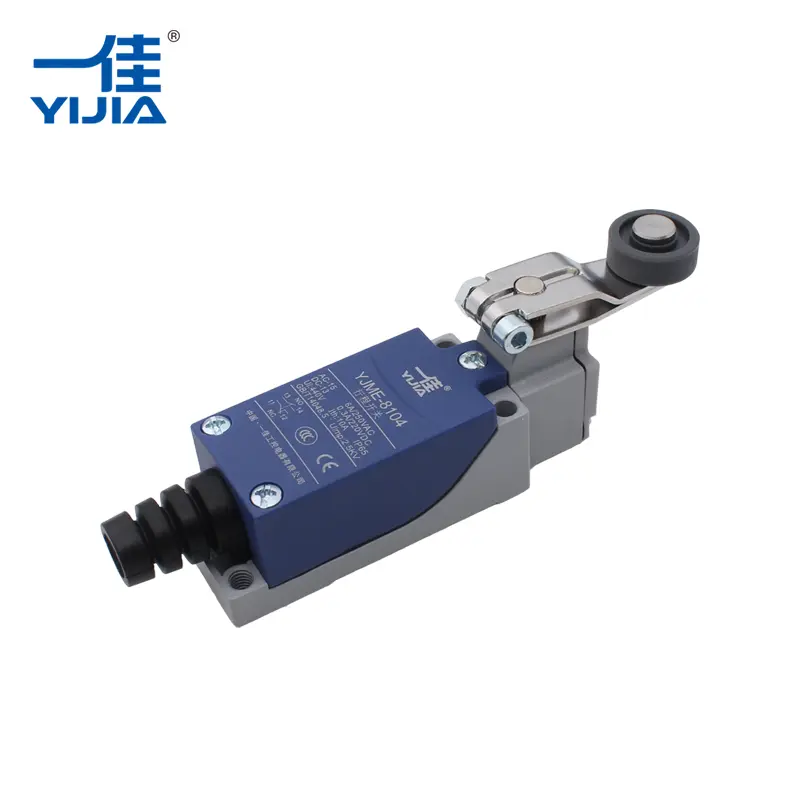

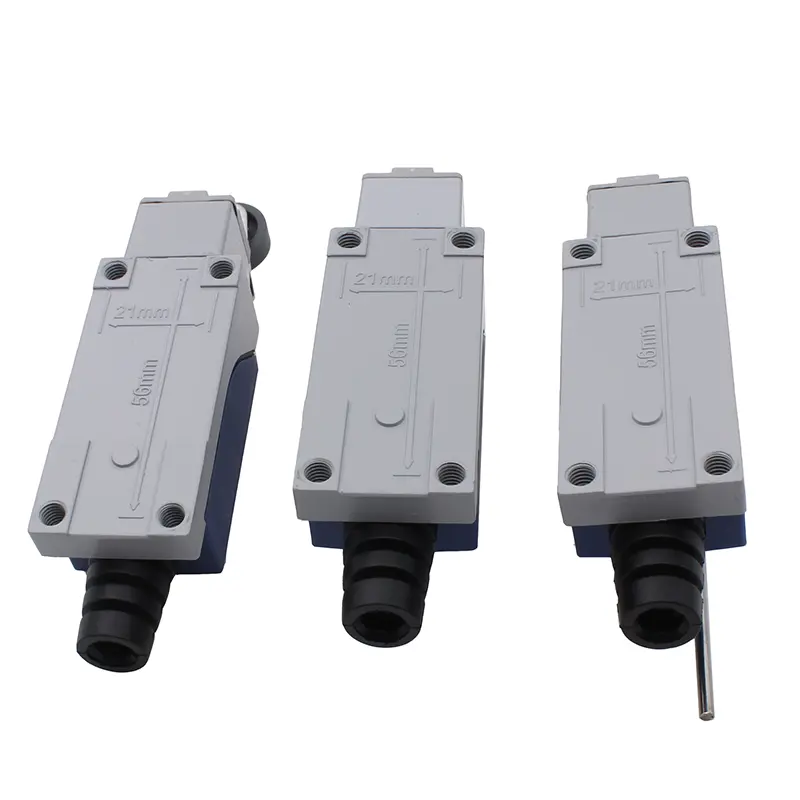

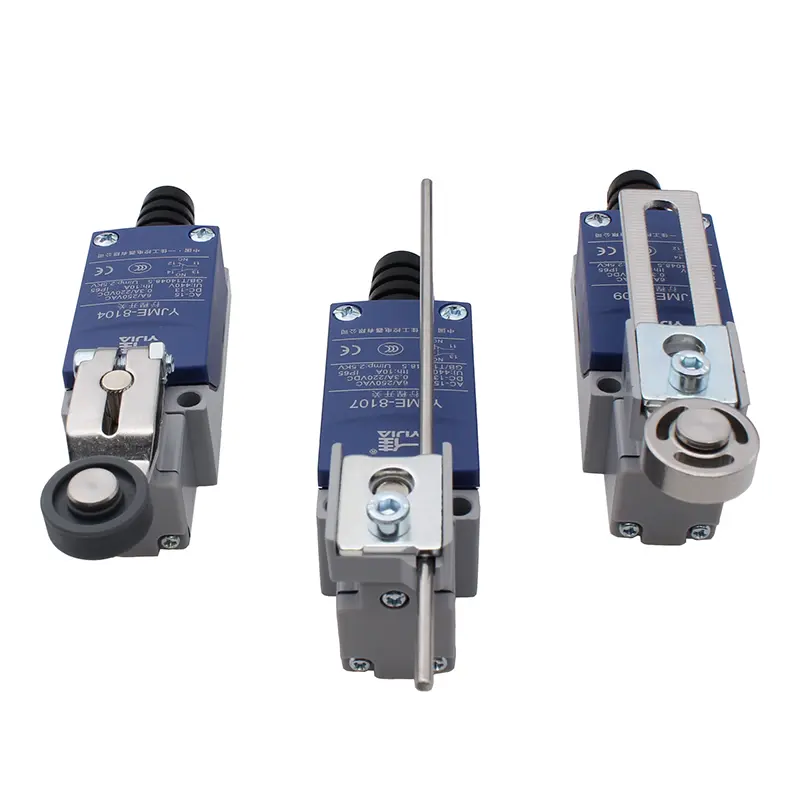

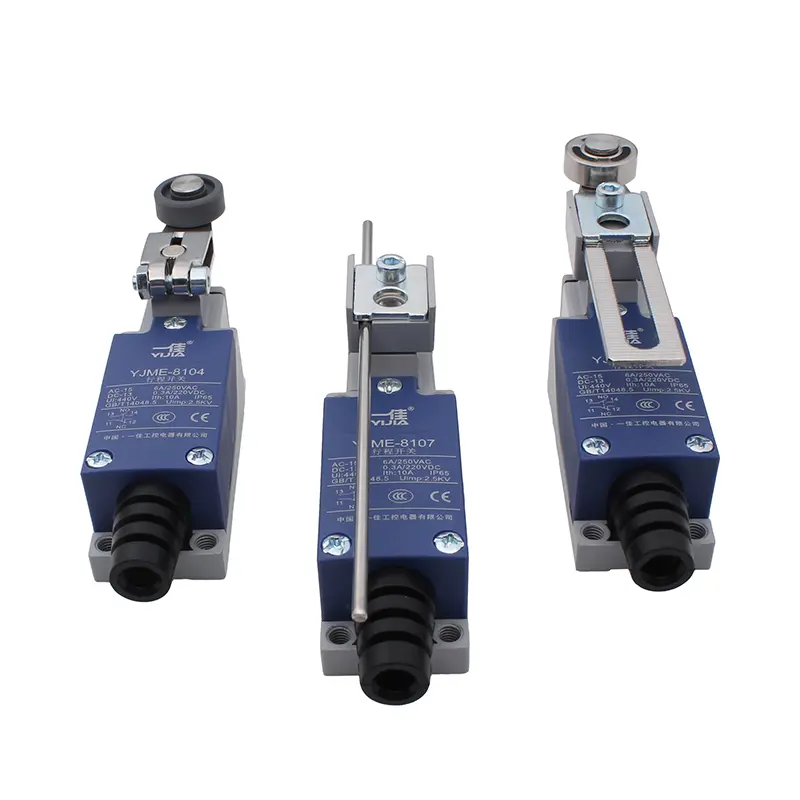

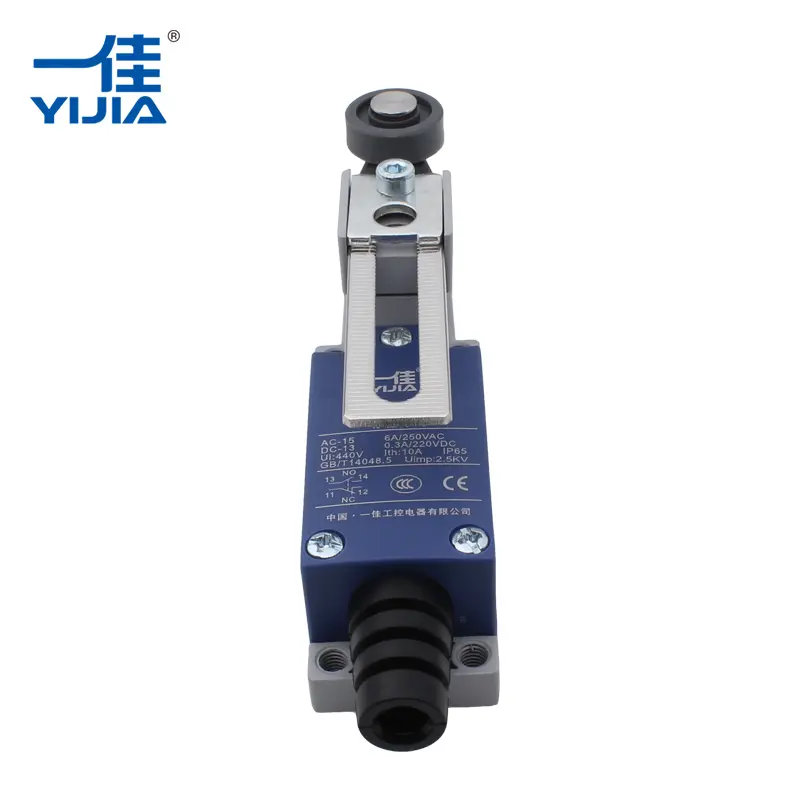

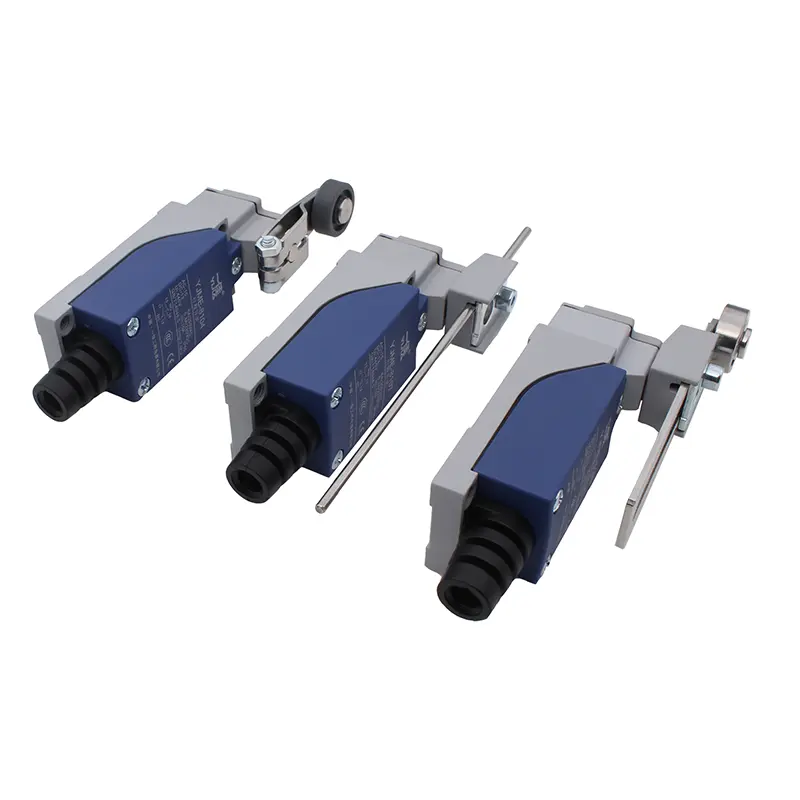

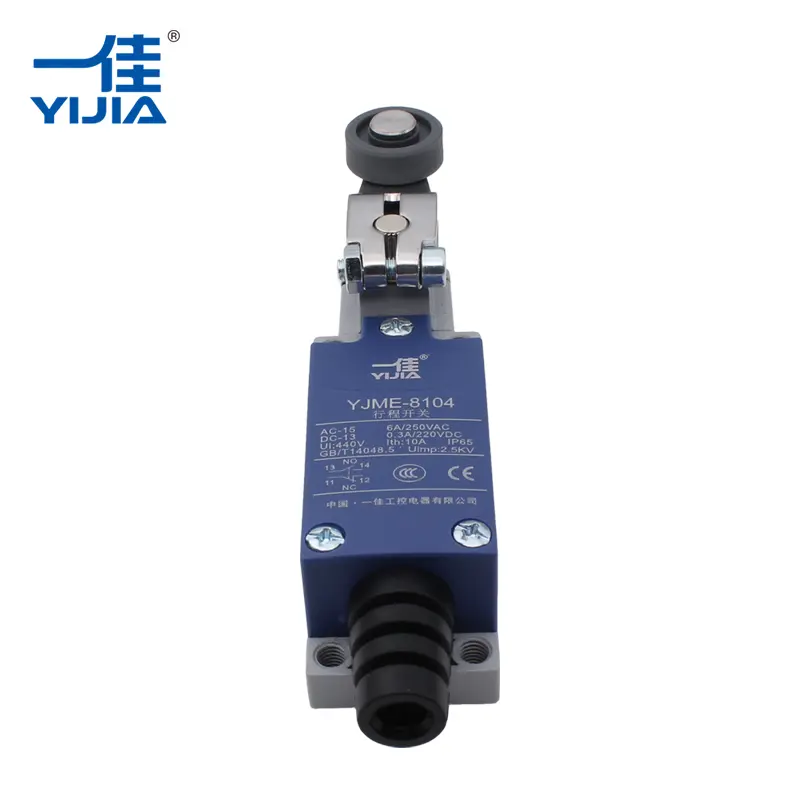

Finecorsa rotativo

Il finecorsa rotativo Yijia converte il movimento meccanico in segnali elettrici, agendo come interfaccia di controllo tra le parti mobili e i sistemi elettrici. Integrando questo interruttore nella vostra attrezzatura, potete ottenere una limitazione precisa della corsa e un posizionamento ripetibile senza una logica di controllo complessa.

È comunemente utilizzato nei sistemi in cui i confini di rotazione o i limiti di corsa devono essere chiaramente definiti e mantenuti in modo affidabile.

Funzioni principali

Conversione da movimento a segnale

Traduce lo spostamento meccanico rotatorio in segnali di uscita elettrici stabili.

Impostazione del limite regolabile

Consente la configurazione flessibile degli angoli di rotazione per soddisfare i diversi requisiti applicativi.

Controllo del feedback di posizione

Fornisce feedback in tempo reale per garantire che l'apparecchiatura funzioni entro limiti predefiniti.

Protezione della sicurezza

Previene la corsa eccessiva o il superamento meccanico, riducendo l'usura dell'attrezzatura e i rischi operativi.

Applicazioni tipiche

Automazione industriale

Utilizzato in macchinari automatizzati e linee di produzione per coordinare i movimenti multiasse.

Gru e montacarichi

Controlla l'altezza di sollevamento e impedisce un'estensione eccessiva durante il funzionamento.

Sistemi di ascensori

Assiste nei processi di posizionamento del piano e di controllo delle porte.

Robotica

Fornisce un feedback rotazionale preciso per bracci e giunti robotici.

Edilizia e produzione

Yijia, in qualità di fabbrica e fornitore professionale in Cina, gestisce strutture avanzate tra cui la produzione di stampi, stampaggio a iniezione, stampaggio e linee di assemblaggio automatizzate. Ogni interruttore di finecorsa rotante è prodotto secondo processi controllati per mantenere prestazioni costanti.

L'alloggiamento combina tecnopolimeri e lega di zinco, offrendo stabilità strutturale anche in ambienti industriali difficili. Il design interno si concentra sulla durata e su prestazioni di commutazione affidabili nell'uso a lungo termine.

Parametri chiave delle prestazioni

Materiale dei contatti: contatti in lega d'argento di alta qualità.

Capacità corrente: fino a 10 A.

Resistenza di contatto: ≤50 mΩ.

Vita Meccanica: Oltre 10.000.000 di cicli.

Vita elettrica: 500.000 cicli.

Configurazione dei contatti: 1NO1NC (uno normalmente aperto, uno normalmente chiuso).

Grado di protezione: IP65.

Certificazioni di prodotto: CCC, CE, RoHS.

Caratteristiche del progetto

• Robusta struttura dell'alloggiamento

Combinazione di materiali plastici e metallici durevoli per resistenza meccanica.

• Terminali protetti dalla polvere

I terminali di cablaggio isolati aiutano a prevenire contaminazione, corrosione e danni ai cavi.

• meccanismo di commutazione stabile

Progettato per azionamenti ripetuti con prestazioni elettriche costanti.

• Adattabilità agli ambienti difficili

Adatto per ambienti industriali con vibrazioni, polvere e funzionamento continuo.

Caratteristiche e vantaggi del prodotto

1. Robusto e durevole: costruito con un alloggiamento in plastica tecnica e lega di zinco, che bilancia un design leggero con una resistenza eccezionale.
2. Elevata capacità di carico: presenta un'elevata capacità di trasporto di corrente di 10 A, soddisfacendo le esigenze di vari carichi industriali.
3. Trasmissione a bassa impedenza: i contatti in lega d'argento garantiscono una resistenza di contatto estremamente bassa e una trasmissione del segnale altamente efficiente.
4. Affidabilità a lungo termine: vanta una durata meccanica di decine di milioni di cicli, riducendo la frequenza di manutenzione e sostituzione.
5. Adattabilità ambientale: presenta un design antipolvere e isolato, garantendo un funzionamento stabile anche in ambienti industriali complessi.
6. Disponibilità immediata: gli interruttori di finecorsa rotativi sono tenuti in magazzino e pronti per la spedizione immediata.

Caratteristiche e vantaggi

● Corpo in tecnopolimeri e lega di zinco

● Terminale isolato antipolvere

● Capacità di corrente elevata di 10 A

● Struttura dei contatti 1NO1NC

● Contatto in lega d'argento di alta qualità

● Resistenza di contatto inferiore ≤ 50 mΩ

● Lunga durata meccanica di 10.000.000 di cicli

● Durata elettrica di 500.000 cicli

● Livello di protezione IP65

● CCC,CE

● RoHS

● Miglior prezzo e prestazioni elevate

● Finecorsa in magazzino

Come selezionare il tipo appropriato di pulsante metallico

Rispondi alla seguente domanda e inviacela, selezioneremo il tipo appropriato per te.

Domanda ed esempio

①　dimensioni del pulsante da installare: 16mm.

②　la corrente di carico da controllare: 5A.

③　il tipo di parte della testa: testa piatta senza luce.

④　scegliere la struttura del contatto: 1NO

⑤　Modalità operativa: momentanea

⑥　Voltaggio e colore del LED (se necessario): DC 24V VERDE.

⑦　scegli i materiali del guscio: acciaio inossidabile o cromo rivestito in ottone.

⑧　richiesta speciale: impermeabile, simbolo personalizzato, necessita di presa...
