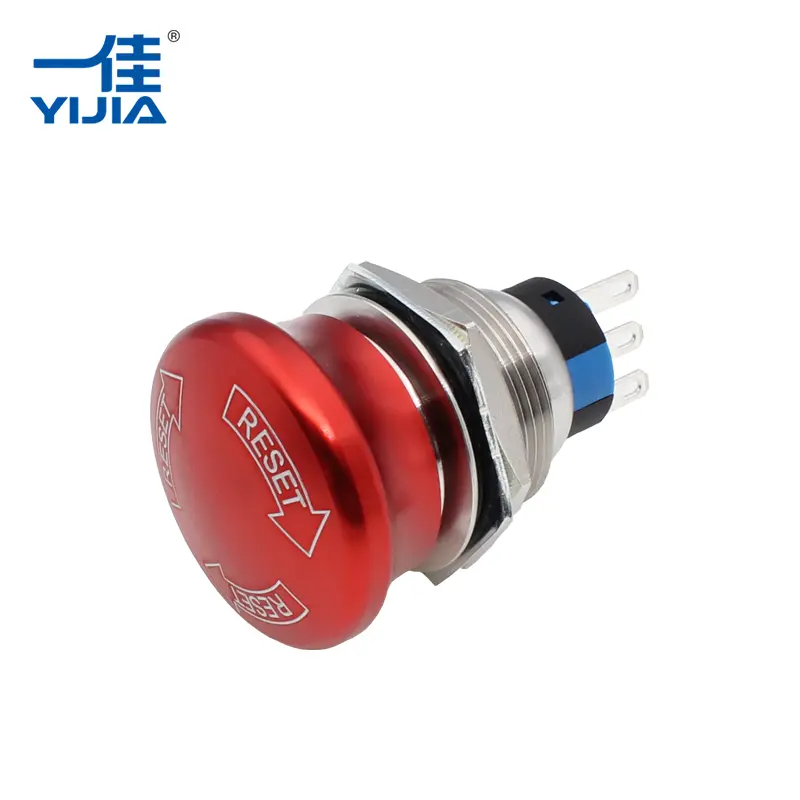

YIJIA Industrial Electrical Co., Ltd.spiega come unPulsante di arresto di emergenzautilizza un meccanismo di blocco push-pull per garantire un rapido arresto della macchina e un controllo di sicurezza affidabile.
Negli ambienti industriali, i dispositivi di controllo di emergenza devono rispondere immediatamente quando si verificano situazioni impreviste. La struttura di bloccaggio push-pull utilizzata nei pulsanti di arresto di emergenza è progettata per creare un processo operativo semplice ma affidabile, consentendo agli operatori di arrestare rapidamente l'attrezzatura e prevenire ulteriori rischi.
Dalle macchine di produzione ai sistemi di automazione, questo meccanismo è diventato una soluzione di sicurezza comune perché combina attivazione rapida, chiara indicazione dello stato e operazione di ripristino controllato.
Un pulsante di arresto di emergenza è un componente di controllo di sicurezza progettato per interrompere il funzionamento della macchina in condizioni anomale. Viene comunemente installato su pannelli di controllo, apparecchiature di produzione, linee di assemblaggio e macchinari industriali dove potrebbe essere necessario l'arresto immediato.
A differenza dei normali interruttori di controllo, per le operazioni quotidiane di avvio e arresto non viene utilizzato un dispositivo di arresto di emergenza. Il suo scopo principale è fornire una risposta rapida quando gli operatori devono arrestare movimenti pericolosi o prevenire danni alle apparecchiature.
Le situazioni tipiche che richiedono un arresto di emergenza includono:
- Malfunzionamento imprevisto della macchina
- Preoccupazioni per la sicurezza dell'operatore
- Condizioni operative anomale
- Preparazione alla manutenzione
- Possibili danni all'apparecchiatura
L'efficacia di un sistema di arresto di emergenza dipende non solo dal circuito elettrico ma anche dalla progettazione meccanica del pulsante stesso.
Il meccanismo di bloccaggio push-pull si basa su un semplice movimento meccanico. Quando un operatore preme il pulsante di emergenza, la testa del pulsante si sposta verso l'interno e si blocca nella posizione attivata.
La struttura interna solitamente comprende:
- Testa a bottone
- Meccanismo di bloccaggio
- Struttura a molla
- Blocco contatti
- Ripristinare il sistema
Quando viene premuto:
- La testa del pulsante si sposta verso il basso.
- Il meccanismo di bloccaggio mantiene il pulsante in posizione.
- I contatti interni cambiano il loro stato elettrico.
- Il circuito di controllo della macchina collegato riceve un segnale di arresto.
Il pulsante rimane bloccato finché l'operatore non esegue un'azione di ripristino. Ciò impedisce il ripristino accidentale del funzionamento della macchina prima che la situazione sia stata verificata.
| Processo operativo | Azione meccanica | Risultato del controllo |
| Premere il pulsante di emergenza | Il pulsante si sposta verso l'interno e si blocca | Segnale di arresto macchina attivato |
| Mantenere la posizione bloccata | Il meccanismo interno mantiene lo status | Impedisce il riavvio accidentale |
| Tirare il pulsante verso l'esterno | Il blocco viene rilasciato manualmente | Il sistema può tornare al controllo normale |
Diversopulsanti di arresto di emergenzautilizzare metodi di ripristino diversi a seconda dei requisiti dell'applicazione. Il tipo push-pull è uno dei design più comunemente riconosciuti grazie al suo funzionamento semplice.
Un ripristino push-pull funziona tirando manualmente la testa del pulsante verso l'esterno dopo che la situazione di emergenza è stata risolta. Il meccanismo interno si sblocca, consentendo ai contatti di tornare al loro stato originale.
Altri metodi di ripristino comuni includono:
| Metodo di ripristino | Principio di funzionamento | Caratteristiche dell'applicazione |
| Ripristino push-pull | Tirare il pulsante verso l'esterno per rilasciare | Funzionamento semplice ed intuitivo |
| Ripristino della rotazione | Ruotare la testa del pulsante per sbloccare | Aiuta a prevenire il rilascio accidentale |
| Ripristino chiave | Utilizzare una chiave per il rilascio | Adatto per aree ad accesso limitato |
Il metodo di ripristino selezionato dipende dalla progettazione dell'apparecchiatura, dai requisiti di sicurezza e dall'ambiente operativo.
Un pulsante non bloccabile potrebbe ritornare immediatamente dopo essere stato premuto, il che potrebbe creare confusione sul fatto che il comando di emergenza sia stato completato. La struttura di bloccaggio risolve questo problema fornendo un'indicazione visibile e fisica.
La posizione bloccata offre diversi vantaggi:
- Chiara identificazione dello stato di emergenza
- Prevenzione del riavvio involontario della macchina
- Ispezione più semplice prima di riavviare l'attrezzatura
- Migliore consapevolezza dell'operatore
Per i sistemi industriali, la funzione di blocco meccanico collabora con i contatti elettrici per creare una risposta di sicurezza più affidabile.
I componenti di controllo industriale spesso operano in ambienti in cui sono comuni vibrazioni, polvere e uso frequente. La struttura fisica di un dispositivo di arresto di emergenza influisce direttamente sulla sua durata.
Un pulsante di arresto di emergenza di alta qualità utilizza solitamente materiali di alloggiamento durevoli, comprese opzioni metalliche come l'acciaio inossidabile, per migliorare la resistenza meccanica e la resistenza agli urti.
Rispetto alle strutture in plastica standard, i progetti in metallo possono fornire:
| Caratteristica del progetto | Vantaggio pratico |
| Custodia in metallo | Migliore resistenza agli urti meccanici |
| Struttura dei bottoni rinforzata | Supporta operazioni ripetute |
| Sistema di contatto stabile | Mantiene una connessione elettrica affidabile |
| Materiali resistenti all'usura | Prolunga la vita operativa |
Queste caratteristiche aiutano i componenti del controllo di emergenza a rimanere affidabili nelle applicazioni industriali più impegnative.
Il movimento meccanico del pulsante deve collaborare con la struttura del contatto elettrico. Quando viene attivato il pulsante di emergenza, i contatti interni cambiano stato e inviano un segnale al sistema di controllo.
Le modalità di contatto comuni includono:
- Contatti normalmente chiusi (NC) per circuiti di sicurezza
- Blocchi di contatti multipli per diversi segnali di controllo
- Disegni modulari per un'installazione flessibile
L'uso di materiali di contatto affidabili aiuta a ridurre i guasti elettrici causati da commutazioni ripetute. Combinato con meccanismi a molla ottimizzati, il sistema di contatto supporta prestazioni costanti durante le situazioni di emergenza.
I dispositivi di arresto di emergenza sono ampiamente utilizzati nei settori in cui i macchinari richiedono la capacità di arresto immediato.
Le macchine di produzione spesso includono pulsanti di emergenza sui pannelli di controllo o sui telai delle macchine in modo che gli operatori possano rispondere rapidamente a problemi imprevisti.
Le apparecchiature robotiche e le linee di produzione automatizzate richiedono funzioni di arresto rapido per proteggere gli operatori e le apparecchiature.
Gli armadi di controllo integrano funzioni di arresto di emergenza per fornire una gestione centralizzata della sicurezza.
Le macchine che coinvolgono parti mobili, sistemi di taglio o meccanismi di trasporto utilizzano comunemente i controlli di emergenza come parte della loro progettazione di sicurezza.
La scelta di un componente di arresto di emergenza adatto richiede la considerazione sia dei requisiti meccanici che elettrici.
I fattori importanti includono:
| Fattore di selezione | Motivo |
| Metodo di ripristino | Determina il modo in cui il sistema ritorna al funzionamento |
| Configurazione dei contatti | Deve corrispondere al progetto del circuito di controllo |
| Dimensioni dell'installazione | Garantisce la compatibilità con la centrale |
| Ambiente operativo | Influisce sui requisiti materiali e di protezione |
| Durabilità meccanica | Influisce sull'affidabilità a lungo termine |
Un componente di controllo di emergenza adeguatamente selezionato può migliorare la sicurezza della macchina supportando al contempo comode procedure di manutenzione e funzionamento.
Con il continuo sviluppo dell’automazione industriale, i componenti di sicurezza rimangono parti essenziali della progettazione delle macchine. Il pulsante di arresto di emergenza è un collegamento diretto tra operatori e sistemi di protezione delle apparecchiature.
YIJIA Industrial Electrical Co., Ltd.si concentra su prodotti di controllo elettrico industriale tra cui interruttori a pulsante, lampade di segnalazione, relè, contattori, cicalini e componenti di controllo di emergenza. Attraverso il miglioramento continuo del prodotto e le pratiche di gestione della qualità, YIJIA sviluppa soluzioni progettate per diverse applicazioni di controllo industriale.
Il meccanismo di bloccaggio push-pull funziona combinando le funzioni di bloccaggio meccanico e di commutazione elettrica, creando un metodo di risposta alle emergenze chiaro e affidabile. Con una struttura durevole e un design pratico, ilPulsante di arresto di emergenzacontinua a svolgere un ruolo importante nel miglioramento della sicurezza e dell'affidabilità del controllo delle moderne apparecchiature industriali.
