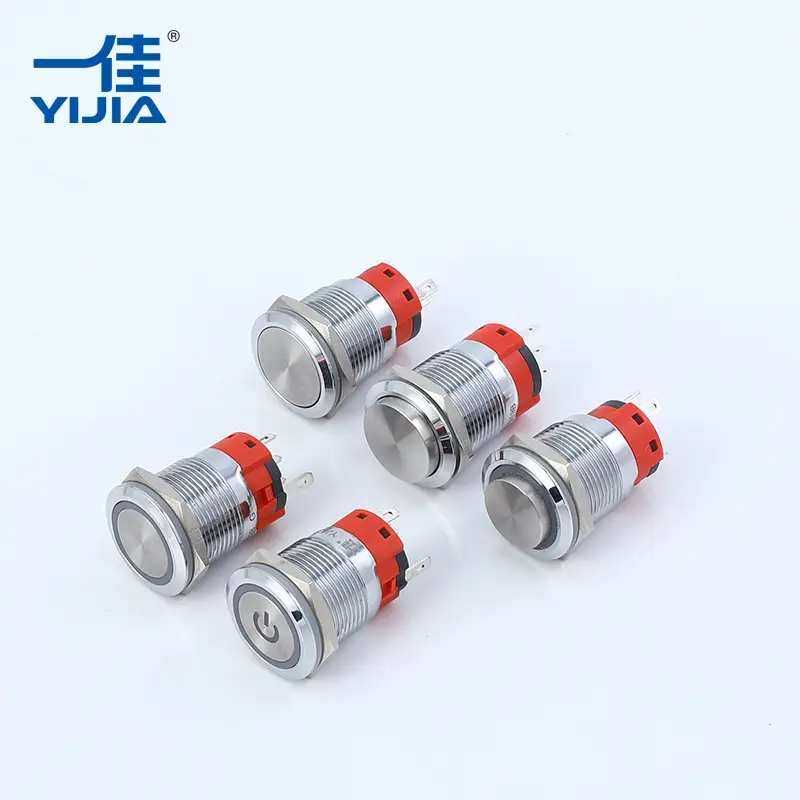

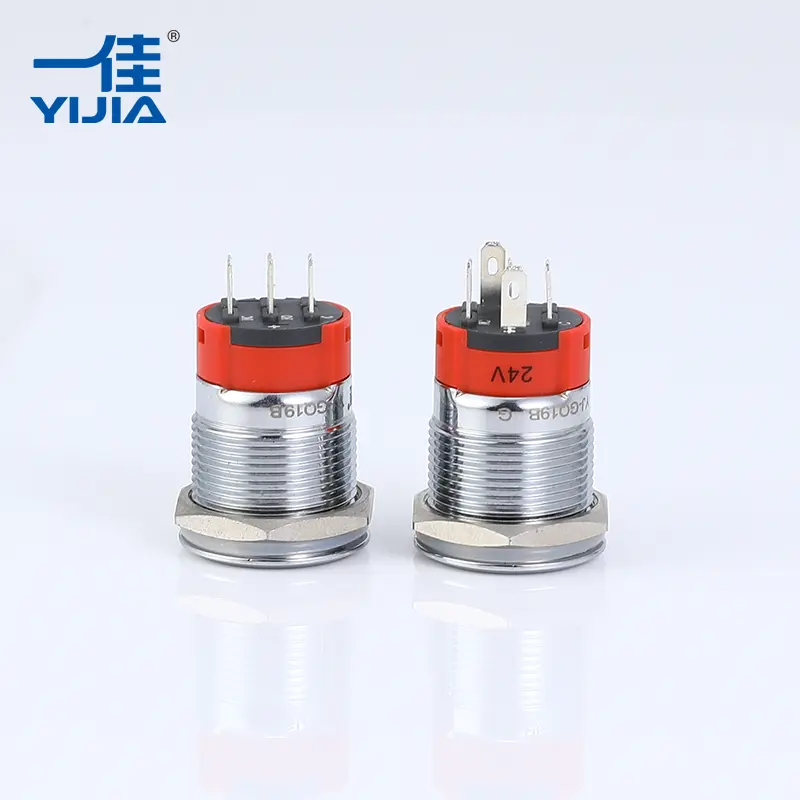

Interruttore a pulsante illuminato

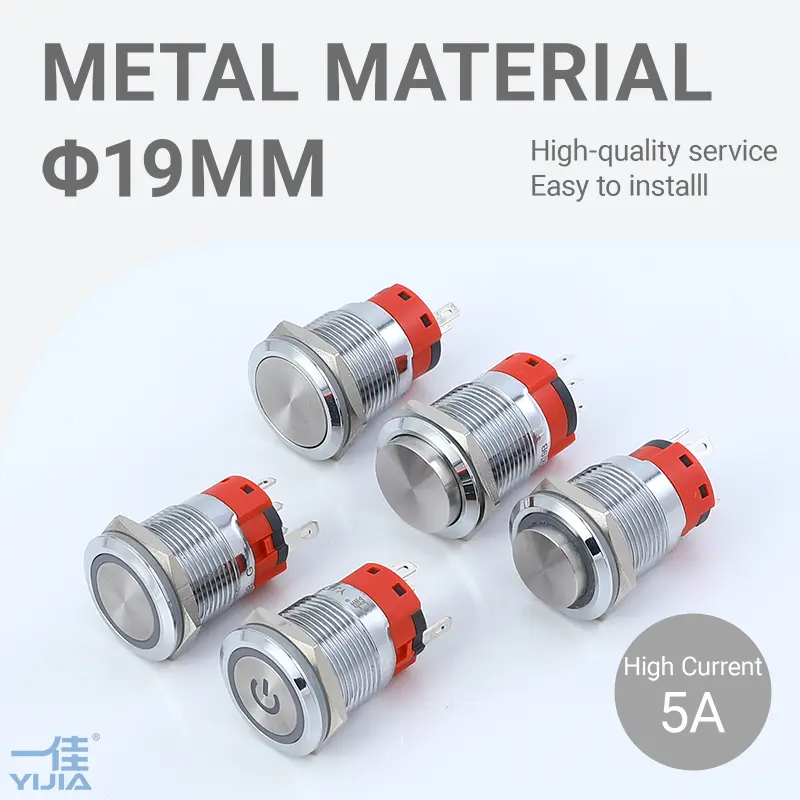

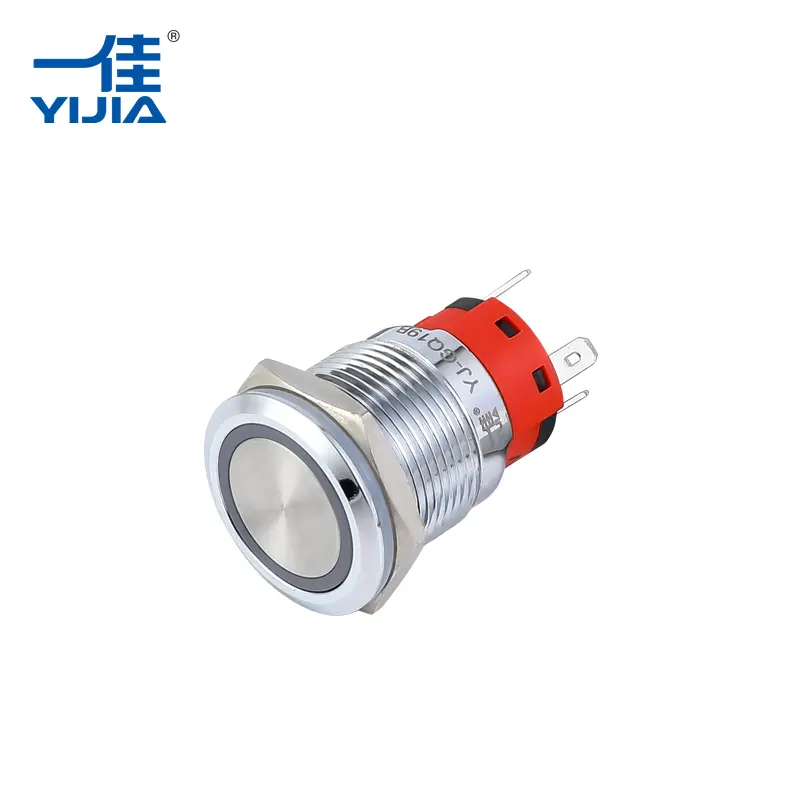

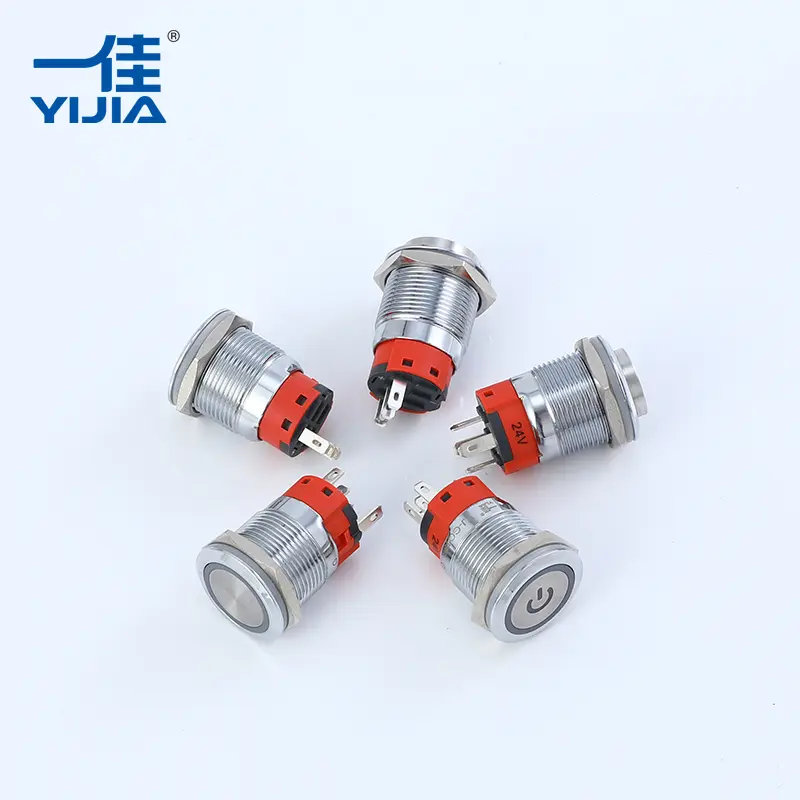

Un interruttore a pulsante illuminatoYijiaintegra il controllo manuale con la segnalazione visiva. Queste unità sono dotate di un LED ad alta luminosità alimentato da chip di grandi dimensioni, che migliora la resistenza alle sovratensioni e prolunga la durata operativa. Il resistore di riduzione della tensione integrato elimina la necessità di componenti aggiuntivi, semplificando la progettazione del circuito e riducendo i costi complessivi di assemblaggio. Costruiti con materiali come acciaio inossidabile e contatti in lega d'argento, questi interruttori garantiscono una bassa resistenza di contatto e un'elevata conduttività elettrica.

Caratteristiche principali

• LED ad alta luminosità: i chip LED a lunga durata forniscono una chiara indicazione dello stato anche in ambienti con elevata illuminazione ambientale.
• Sistema di contatti affidabile: i contatti in lega d'argento riducono la resistenza a $\le 50m\Omega$, garantendo una trasmissione stabile del segnale per applicazioni sia ad alta che a bassa corrente.
• Costruzione robusta: la scelta di gusci in ottone cromato o acciaio inossidabile offre un'eccellente resistenza alla corrosione e agli urti fisici.
• Diverse opzioni di montaggio: disponibili in diversi diametri standard tra cui 16 mm, 19 mm, 22 mm e 25 mm per soddisfare i vari requisiti del pannello.
• Protezione superiore: IP65 classificato per resistenza alla polvere e all'acqua, adatto per ambienti industriali esigenti.

Specifiche tecniche

Dimensioni del foro di montaggio: 16 mm / 19 mm / 22 mm / 25 mm

Materiale guscio: acciaio inossidabile / ottone cromato / plastica tecnica

Configurazione contatti: 1NO1NC / 2NO2NC / 1NO / 1NC

Modalità operativa: momentanea (auto-reset) o latching (autobloccante)

Capacità di corrente: supporto ad alta corrente fino a 15 A o 18 A

Voltaggio LED: varia da 3 V a 220 V (compatibile AC/DC)

Durata meccanica: testata per 500.000 cicli

Vita elettrica: nominale per 100.000 cicli

Forza manifatturiera

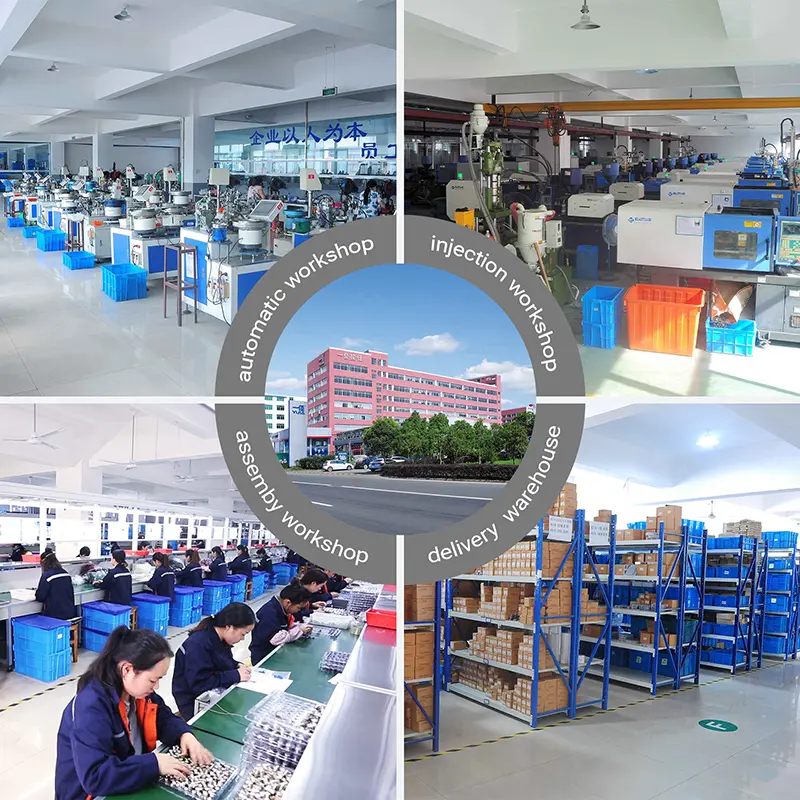

Yijia Industrial Electrical Co., Ltd. opera con apparecchiature di produzione avanzate e un moderno sistema di gestione. Il nostro processo di produzione è rigorosamente regolato dal sistema di gestione della qualità internazionale ISO9001 per garantire che ogni interruttore a pulsante illuminato soddisfi gli standard professionali.

• Qualità certificata: la nostra linea di prodotti ha ricevuto le certificazioni internazionali CCC, CE e RoHS.
• Portata globale: attraverso anni di ricerche di mercato internazionali sull'elettronica di potenza, progettiamo prodotti che soddisfano le richieste del mercato di ricerca e sviluppo sia importato che indipendente.

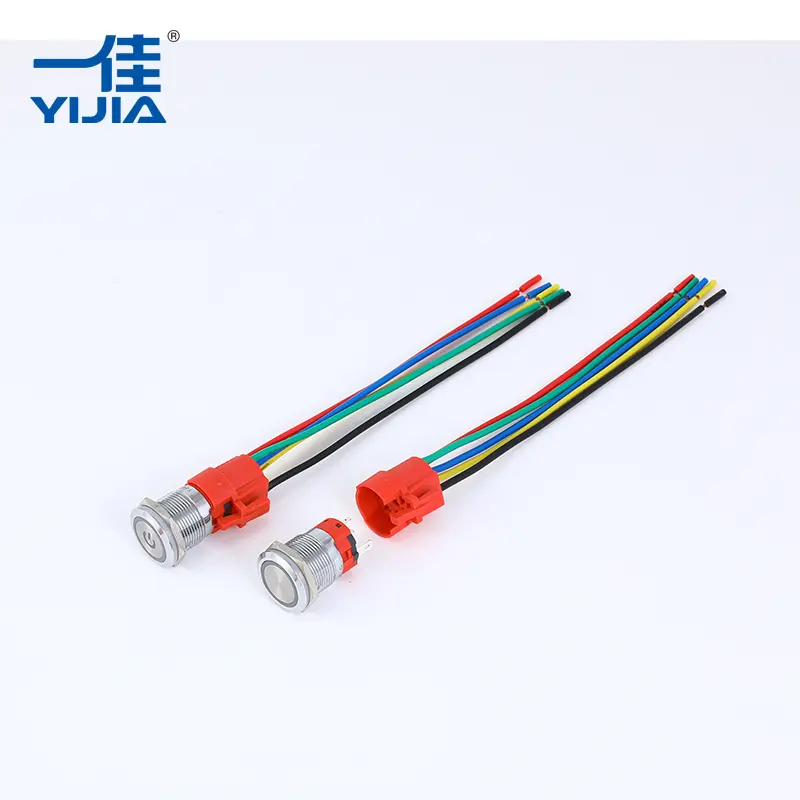

• Funzionalità OEM/ODM: forniamo incisioni di simboli personalizzate, attacchi specifici per prese di cavi e materiali per alloggiamenti su misura per supportare il vostro marchio specifico o le vostre esigenze tecniche.

Applicazioni industriali

L'interruttore a pulsante illuminato è ampiamente utilizzato in vari settori grazie alla sua versatilità e al design robusto:

Sistemi di controllo: ideali per console, armadi di controllo e scatole di distribuzione.

Funzionamento meccanico: utilizzato frequentemente in macchinari CNC e linee di produzione automatizzate.

Strumentazione: prestazioni affidabili nelle apparecchiature di prova e nei pannelli degli strumenti medici.

Guida alla selezione degli appalti

Per assicurarti di ricevere l'interruttore a pulsante illuminato più adatto alla tua applicazione, conferma i seguenti requisiti tecnici quando invii una richiesta:

1. Dimensioni di installazione: (ad esempio, 16 mm, 22 mm)
2. Requisiti di corrente di carico: (ad esempio, 7 A, 15 A)

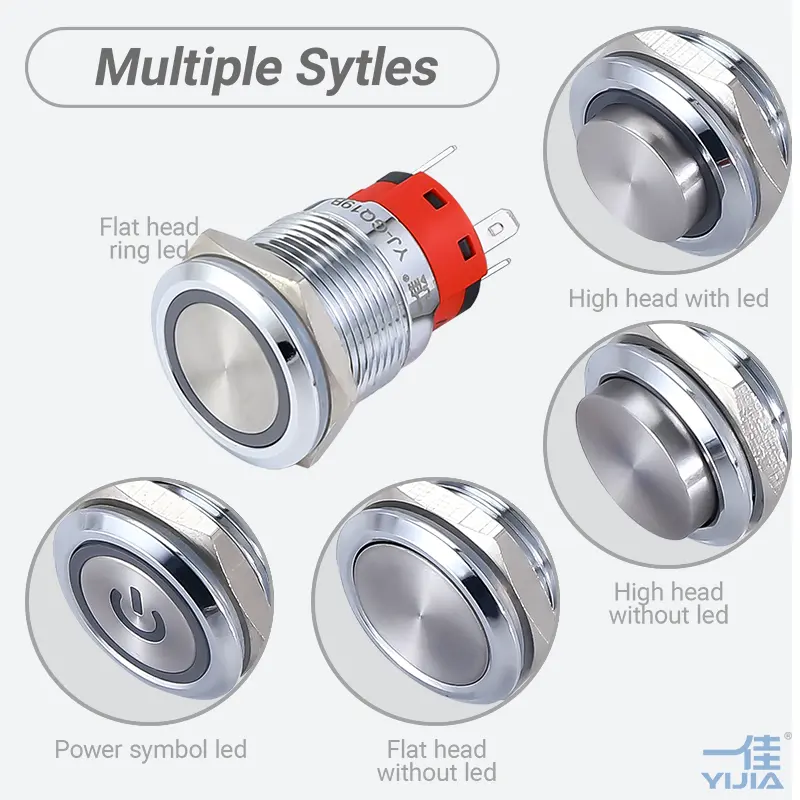

3. Stile testa: (testa piatta, testa alta o simbolo personalizzato)
4. Modalità operativa: (momentanea o bloccata)
5. Parametri LED: tensione e colore richiesti (rosso, verde, blu, giallo, bianco)
6. Materiale guscio: (acciaio inossidabile o cromo rivestito in ottone)

Domande frequenti

Il LED richiede una resistenza esterna?

No, l'interruttore a pulsante illuminato Yijia include un resistore di riduzione della tensione integrato. È sufficiente collegare la tensione appropriata ai pin LED.

Questi interruttori sono adatti per l'uso esterno?

Sì, con un livello di protezione IP65, questi interruttori sono protetti da polvere e spruzzi d'acqua, rendendoli affidabili per la maggior parte dei pannelli di controllo esterni.

Qual è il vantaggio dei contatti in lega d'argento?

La lega d'argento offre conduttività elettrica e resistenza all'ossidazione superiori rispetto al rame standard, garantendo una durata elettrica più lunga e prestazioni di commutazione più stabili.

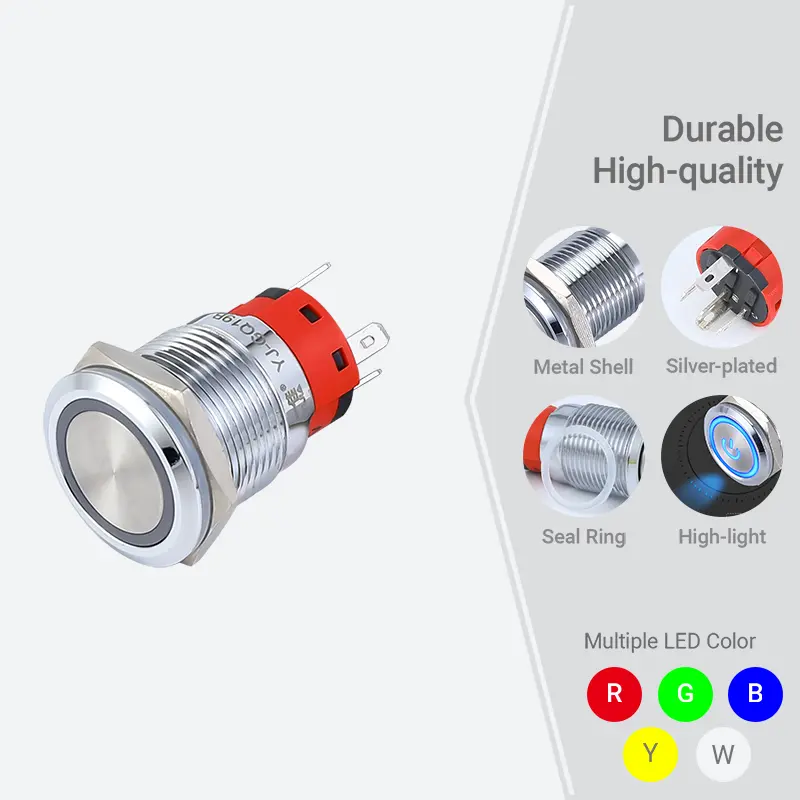

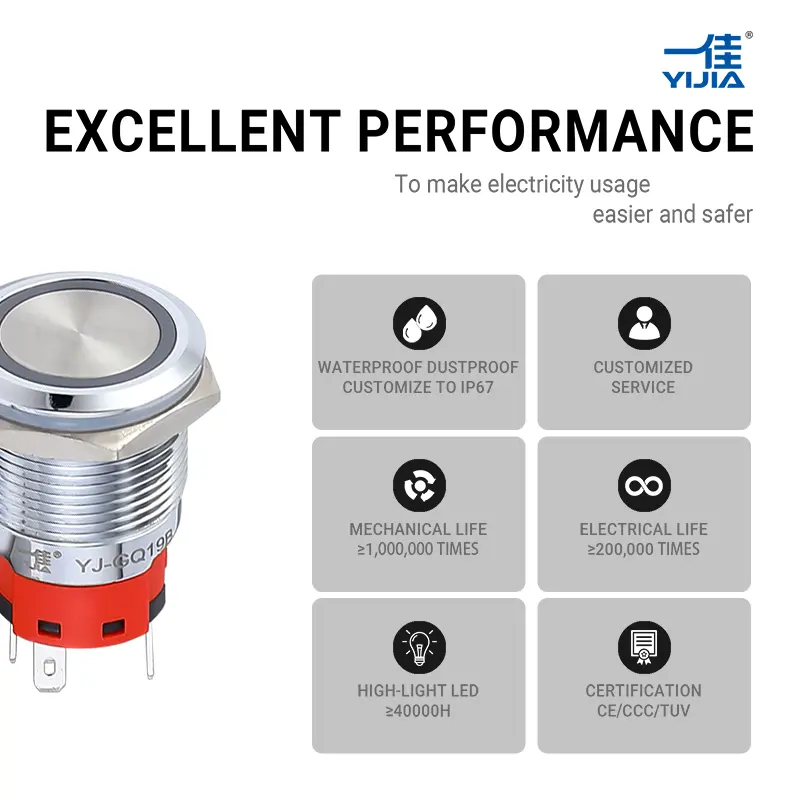

Caratteristiche e vantaggi

● dimensioni del foro di montaggio multiplo da 16 mm/19 mm/22 mm/25 mm

● Scocca in ottone cromato/acciaio inossidabile

● capacità di corrente elevata 18 A/15 A

● Struttura dei contatti 1NO/1NC/1NO1NC/2NO

● Contatto in lega d'argento di alta qualità

● Resistenza di contatto inferiore ≤ 50 mΩ

● 500.000 cicli di lunga durata meccanica

● 100.000 cicli di lunga durata elettrica

● 50.000 ore di durata dei LED ad alta luminosità

● Livello di protezione IP65

● CCC,TUV,CE

● RoHS, Portata (personalizzata)

● Miglior prezzo e prestazioni elevate

● Forniture professionali per interruttori a pulsante ad alta corrente

● Supporto per OEM/ODM

Come selezionare il tipo appropriato di pulsante in metallo

Rispondi alla seguente domanda e inviacela, selezioneremo il tipo appropriato per te.

Domanda ed esempio

① dimensioni del pulsante da installare: 16 mm.

② la corrente di carico che devi controllare: 7A.

③ il tipo di parte della testa: testa piatta senza luce.

④ scegliere la struttura del contatto: 1NO/1NC/1NO1NC/2NO.

⑤ Modalità operativa: momentanea o bloccata.

⑥ Voltaggio e colore del LED (se necessario): DC 24V VERDE.

⑦ scegli i materiali del guscio: acciaio inossidabile o cromo rivestito in ottone.

⑧ richiesta speciale: impermeabile, simbolo personalizzato, necessita di presa...
